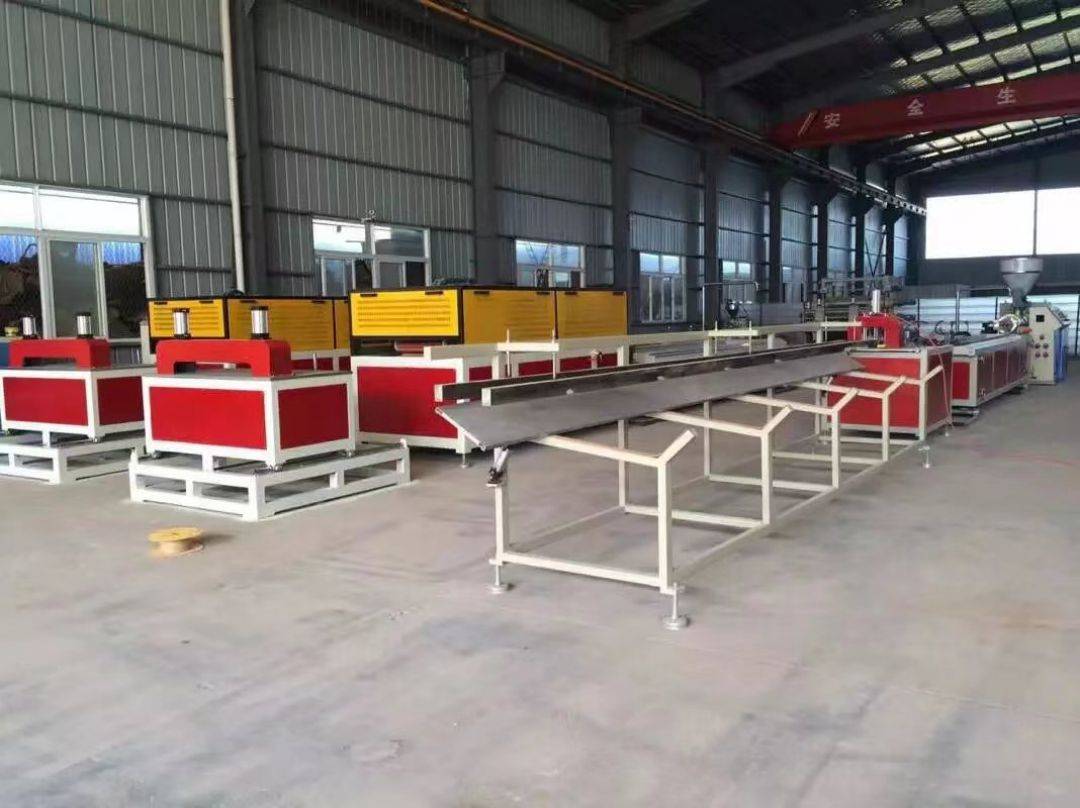

Produktionslinie für PVC-Wandpaneele

Die Produktionslinie für PVC-Wandpaneele besteht aus:

① Kegel-Doppelhauptmaschine

② Kleberextruder

③ Vakuumformtisch

④ Traktionsmaschine

⑤ Schneidemaschine

⑥ Materialaufnahmeregal

Die Produktionslinie für PVC-Wandpaneele verfügt über eine intelligente Steuerung, einen hohen Automatisierungsgrad, einen stabilen Betrieb, eine einfache Bedienung und eine hohe Produktionseffizienz. Darüber hinaus hat unser Unternehmen stets an dem kundenorientierten Ansatz festgehalten und stets die „schlüsselfertige“ Lösung implementiert, indem es den Kunden eine Tür-zu-Tür-Installation, Inbetriebnahme, Produktion und Schulung bietet. Die Rohstoffformel stellt sicher, dass die Kunden unabhängig und stabil produzieren können.

Die Produktionslinie für PVC-Wandpaneele besteht hauptsächlich aus einem konischen Doppelschneckenextruder, einem Vakuumformtisch, einem Traktor, einer Schneidemaschine und einem Materialaufnahmegestell.

Die Produktionslinie für PVC-Wandpaneele verfügt über eine intelligente Steuerung mit hohem Automatisierungsgrad, stabiler Ausrüstung, einfacher Bedienung und hoher Produktionseffizienz. Durch den Austausch von Formen unterschiedlicher Spezifikationen können dekorative Holz-Kunststoff-Wandpaneele verschiedener Spezifikationen, Größen, Formen und Dicken hergestellt werden.

„PVC-Wandpaneel“, auch „integrierte Wand“ genannt, besteht aus Bambusfasern als Material und Harzmaterial als Oberflächentechnologie. Es wird häufig in Wohn-, Ingenieur- und anderen Wanddekorationsmaterialien verwendet. Die Farben sind mit herkömmlichen Tapeten vergleichbar, gleichzeitig bietet sie die Vorteile einer Täfelung und dient als neuartiges Wanddekorationsmaterial, das Wandfarbe und Tapeten ersetzt.

Fall

Produktpräsentation

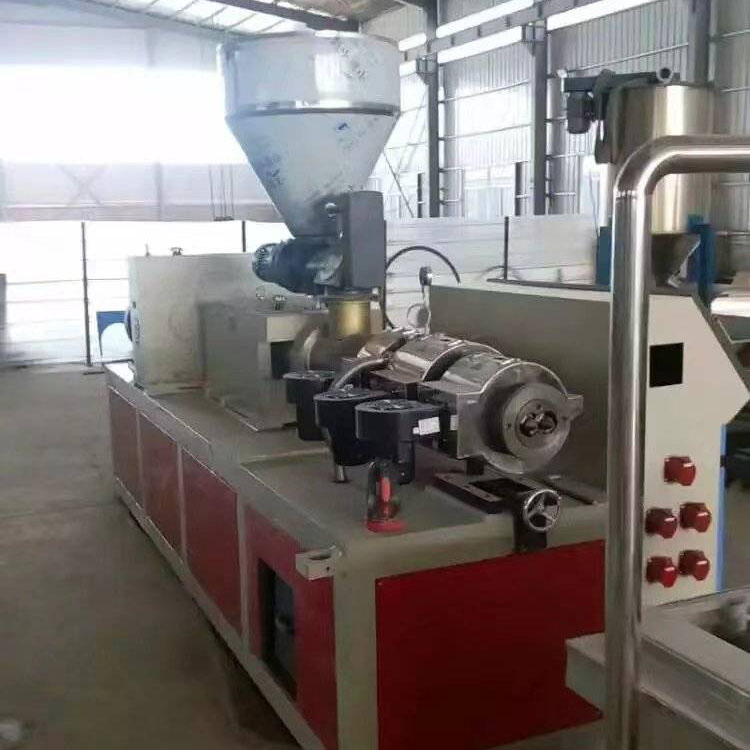

Taper-Doppelextruder

Ein Extrusionssystem

1. Schraubendurchmesser: 65/132 (Zhoushan, Zhejiang)

2、  Maximale Leistung des Designs: 180-200 kg/h

3、 Die Schneckenstruktur ist für PVC-Pulver in Form einer konischen Rotation ausgelegt.

4、 Schraubenmaterial 38CrMoAlA-Nitrid, Entsalzungstiefe 0,5–0,7 mm, Oberflächenhärte HV 940

5、 Kartuschenheizsystem Heizring aus Aluminiumguss + Edelstahlabdeckung

6、 Kühlmodus Der Lüfter verfügt über eine Zwangskühlung

7、 Heizbereich Nummer 5, Heizleistung 26 kW,

B Quantitatives Fütterungssystem

1、 Verwenden Sie den Einfülltrichter aus Edelstahl

2、 Leistung des Vorschubmotors: 1,1 kW

3、 Geschwindigkeitsregelungsmodus des Zuführsystems: Frequenzumwandlungsgeschwindigkeitsregelung

C, Vakuumpumpsystem

1. Leistung der Vakuumpumpe: 2,2 kW

2. Vakuumgrad: 0- -0 und 7Pa

D, Antriebssystem

1. Verwenden Sie ein Getriebe zur Drehzahlreduzierung mit hohem Drehmoment, geringer Geräuschentwicklung und langer Lebensdauer (Jiangyin, Jiangsu).

2, Untersetzungsgetriebematerial 20CrMoTi, Zahnrad mit schräger Zahnoberflächenkombination,

3. Verteilerkasten: einachsiger Drehmomentausgang in zweiachsigen Drehmomentausgang über Superbical-Getriebe

E, Hauptmotorsystem

1. Hauptmotorleistung: 37 kW (Shandong Kejie- oder Shandong Xian-Motor)

2. Hauptmotorgeschwindigkeitsregelungsmodus: AC-Frequenzumwandlungssteuerung

F, elektrisches Steuersystem

1. Einzigartig gestalteter elektrischer Schaltschrank

2. Chint-Niederspannungs-Elektrogeräte

3. Intelligenter Temperaturregler

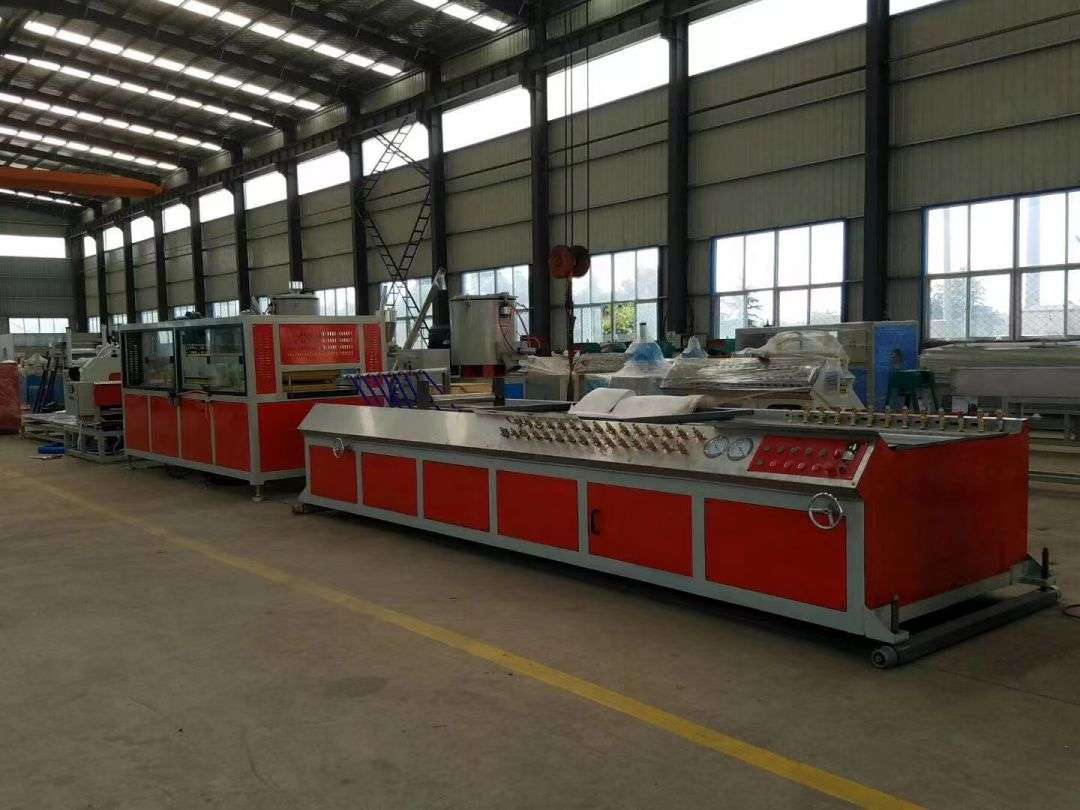

YFD Vakuum-Einstelltabelle

1、 Der Wassertanktank besteht aus Edelstahl

2、 Länge des Einstelltisches: 5.000 mm

3. Tischbreite einstellen: 1200 mm

4、 Breite der Installationsmitte der Führungsschiene des Einstelltisches: 800 mm

5、 Vakuumpumpe: 5,5 kW x 2,4 kW x 1, drei Vakuumpumpen sind direkt mit der Wasserzirkulation verbunden, Vakuumgrad 0-0,8 Pa

6、 #: jeweils 40, verteilt auf beiden Seiten der Abbindebühne

7、 Die vordere und hintere Bewegungsvorrichtung der Einstellstufe: Der Zykloidenmotor treibt den Walzdraht zum Ziehen an

8、 Andere mehrdimensionale Richtungsanpassung: Alle sind manuelle Anpassungen

9、 Kühlwassermenge: 6 Kubikmeter / Stunde

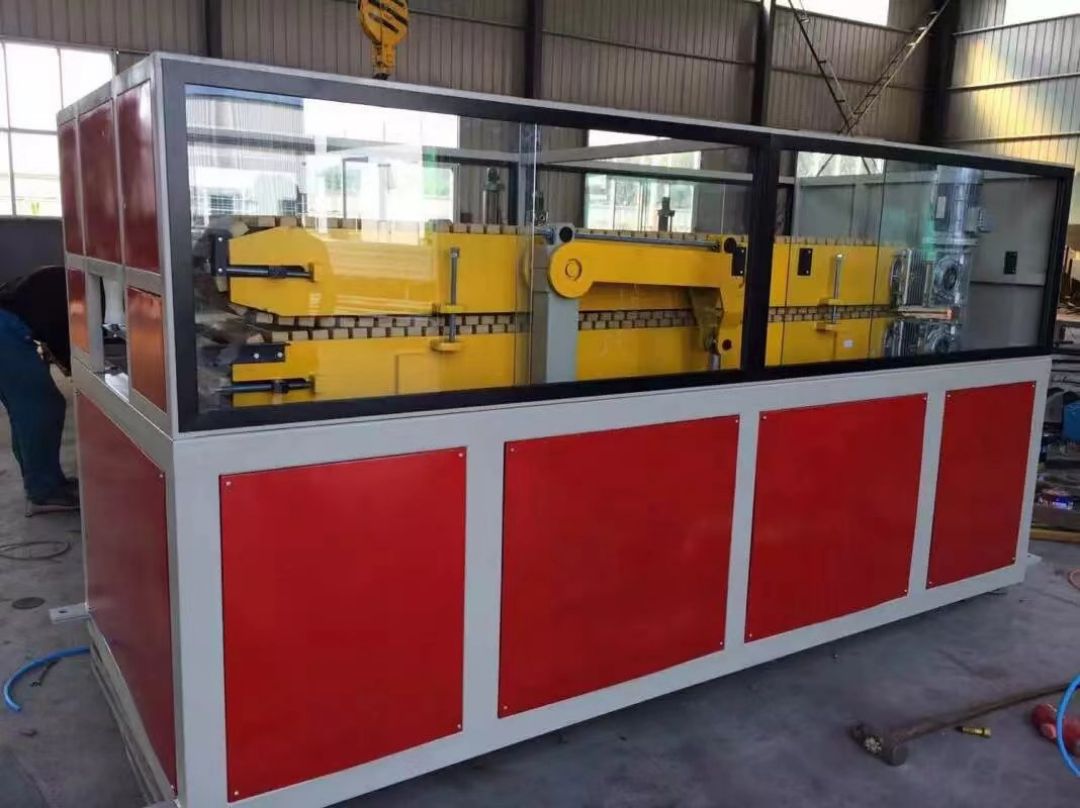

YF 600 Traktor

1、 Anzahl der Traktionsbänder: 2 Stangen

2、 Jeder Traktionsriemen wird von einem Verzögerungsmotor angetrieben, Motorleistung 1,5 kW/Einheit

3、 Effektive Klemmlänge der Zugkraft: 1.800 mm

4、 Effektive Breite des Traktionsriemens: 600 mm

5、 Zuggeschwindigkeit: 0,3-3 m/min

6、 Arbeitsdruck: 0,5–0,7 MPa

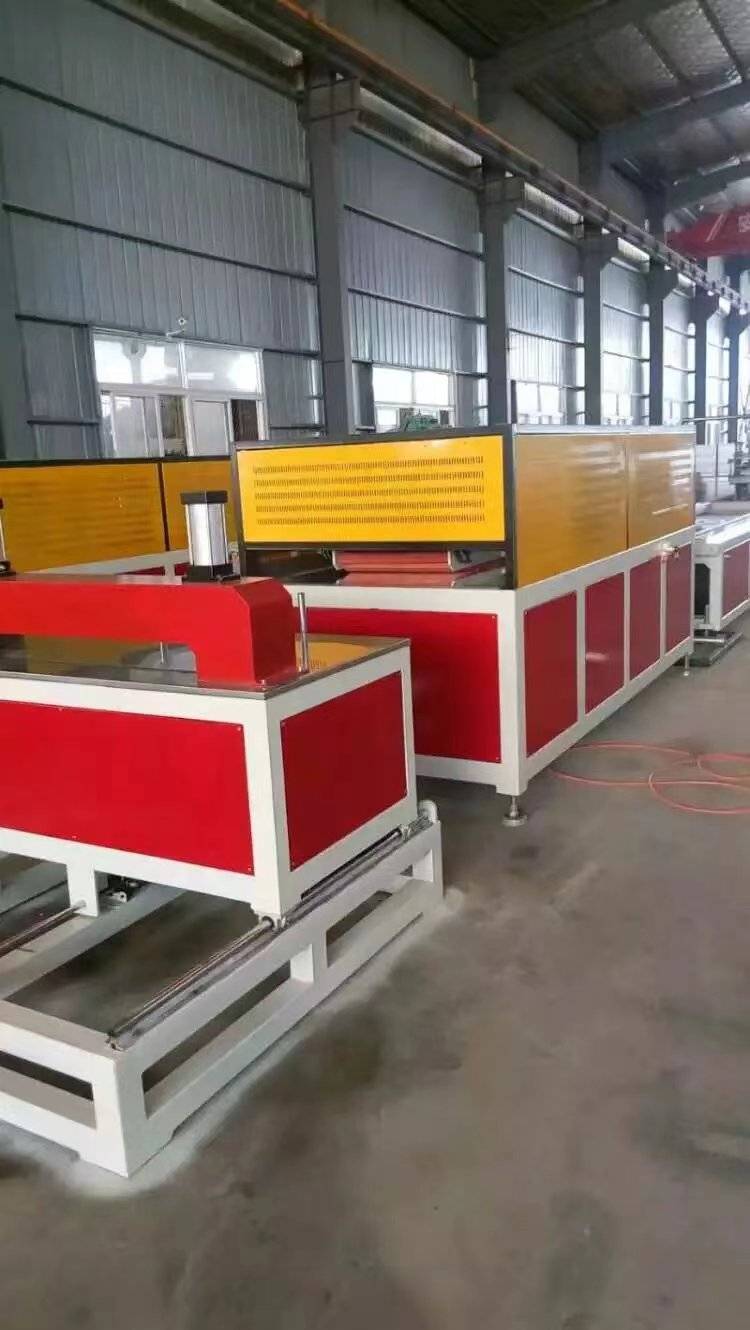

YFQ600 Schneidemaschine

1、 Schneidmotorleistung: 2,2 kW

2、 Max. Schnittbreite: 600 mm

3、 Leistung des Saugmotors: 2,2 kW

4、 Schnittsägeblatt: hochwertige Legierung, Sägeblattdurchmesser: 350 mm

5、 Schneidtischbewegung und Sägemodus: pneumatisch

6、 Schneidmodus: automatisch / manuell

7、 Meterzähler: Wegschaltermesser

8、 Arbeitsdruck: 0,5–0,7 MPa

9、 Maximale Schnitthöhe: 70 mm

YF-600-Rack

1、 Länge von 6.000 mm

2、 Flip-Modus: pneumatisch

3、 Material der Arbeitsplatte: Edelstahl
