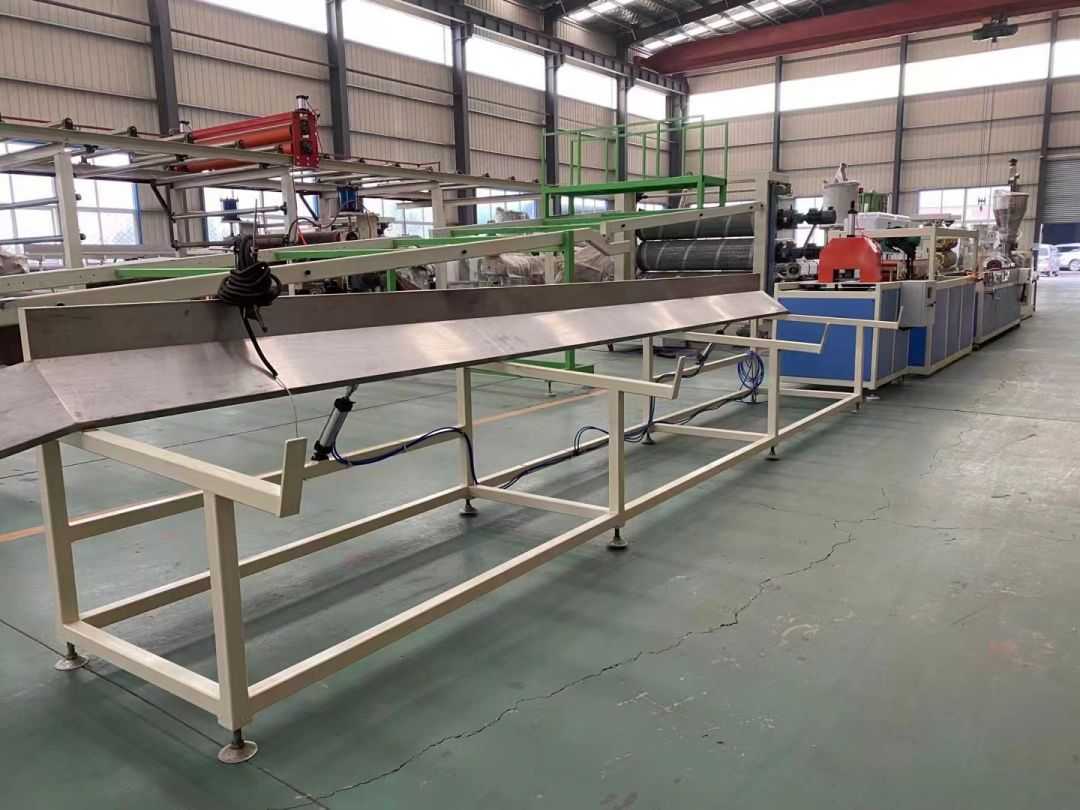

Profilproduktionslinie Die Profilproduktionslinie verwendet konische Doppelschneckenextruder der Serie SJSZ-65/132, Vakuumformplattformen aus Edelstahl, Raupentraktoren, integrierte automatische Schneidmaschinen und umklappbare Entladegestelle. Die Formplattform ist mit einer Hochdruck-Vakuumpumpe und einer Wasserpumpe ausgestattet, die vierdimensional verstellbar sind. Der Traktor wird pneumatisch geklemmt. Die automatische Festlängen-Schneidemaschine verwendet einen Fahrschalter, um auf eine feste Länge zu schneiden. Das Stapelgestell ist 6 Meter lang, besteht aus Edelstahl und wird pneumatisch gewendet.

Anfrage absenden

Produktbeschreibung

Profilproduktionslinie

Die Profilproduktionslinie verwendet konische Doppelschneckenextruder der Serie SJSZ-65/132, Vakuumformplattformen aus Edelstahl, Raupentraktoren, integrierte automatische Schneidmaschinen und umklappbare Entladegestelle. Die Formplattform ist mit einer Hochdruck-Vakuumpumpe und einer Wasserpumpe ausgestattet, die vierdimensional verstellbar sind. Der Traktor wird pneumatisch geklemmt. Die automatische Festlängen-Schneidemaschine verwendet einen Fahrschalter, um auf eine feste Länge zu schneiden. Das Stapelgestell ist 6 Meter lang, besteht aus Edelstahl und wird pneumatisch gewendet.

Fall

Produktpräsentation

Projekt	technischer Parameter

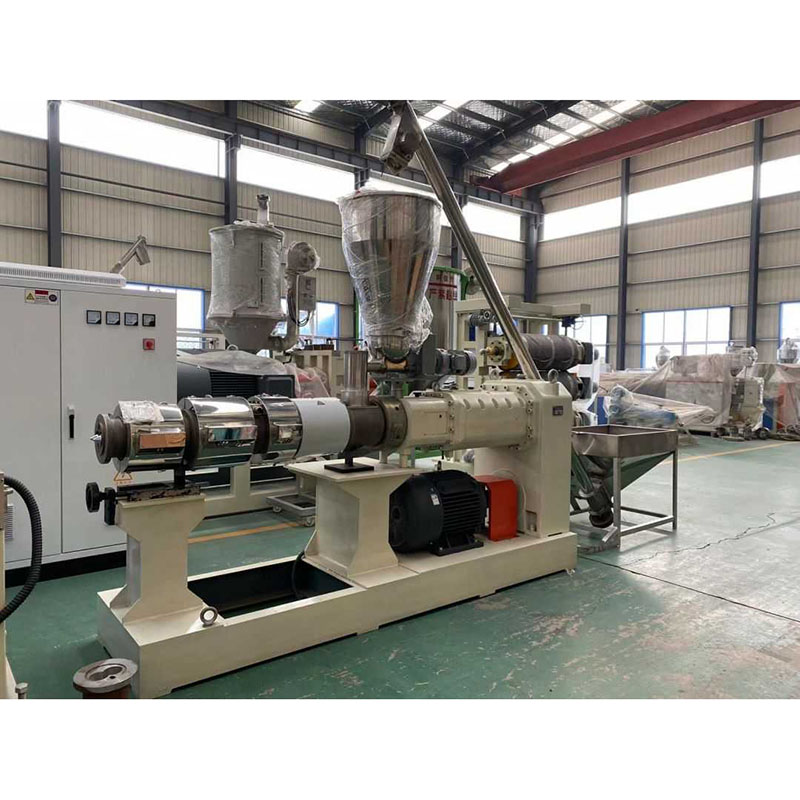

Hauptmotor
elektrischer Schaltschrank	* Luftschalter: Chint * Die verwendete Stahlstärke beträgt mindestens 1,5 mm und alle elektrischen Komponenten stammen von bekannten Marken
Produktionsmenge (kg/h)	100–200 (variiert je nach Extrusionsvolumen der verarbeiteten Materialien und Betriebsbedingungen)
Größe (mm)	3670 x 1500 x 2350 mm
Gewicht (kg)	3000 kg
Automatischer Dosier- und Einfülltrichter	Material: Edelstahl
Stromübertragungsleitung	Dreiphasen-Vierleitersystem
Temperaturregler mit Not-Aus- und Schutzfunktionen	Intelligente Temperaturkontrolltabelle Überstromschutz-Alarmfunktion Hochspannungs-Überlastschutzsystem.
Besonderheit	Hohe Scherung, gute plastifizierende Wirkung, Profilextrusionsgeschwindigkeit mit hoher Leistung (100–160 kg/h) der entsprechenden Größe, um die Leistungsanforderungen der Produktionslinie zu erfüllen. Hochwertige Fertigungsmaterialien und langlebige Teile weisen robuste Eigenschaften auf.
Wie die Bedienfelddaten angezeigt werden	Digitalanzeige
Schraube: hochwertige Legierung 38CrMoAIA-Nitrid, Schichtdicke 0,7 mm, Oberflächenhärte HV940, Ra0,4 um Chinas bekannte Marke
Durchmesser (mm)	65/132 mm
aktive Länge (mm)	2140 mm
Menge	Artikel 2
bilden	verjüngen
Geschwindigkeit Geschwindigkeit (U/min)	1~34 (Dioutward)
Hochwertige Trommellegierung aus 38CrMoAIA-Nitrid, Schichtdicke 0,7 mm, Oberflächenhärte HV940, Ra0,4 um
Maschinenzylindertyp	monolithische Geräte
Heizmethode	Heizring aus Aluminiumguss
Anzahl der Heizbereiche	Bereich 4
Heizleistung (kW)	30 kW (11/4/6/8)
Temperaturbereich (℃)	50~350℃
Anzahl Kühlbereiche	3. Bezirk
Kombinierter Strömungskern	45 #, verchromte Innenoberfläche
Kühlmittelkanal	Der 3X250W-Lüfter wird gekühlt
Kühlmedium	Luft
Qualitätssicherung	Lebensdauer von über 10.000 Stunden
Die Handhabungsmethode der Maschinentrommel	Doppelte Legierungshärte HRC 55-62
2. Antriebssystem und Verzögerungssystem
Leistung des Hauptantriebsmotors	37 kW, Motor der berühmten Marke Shandong
Arbeitsweise des Hauptmotors	Dreiphasen-Asynchronmotor, direkt mit dem Getriebe verbunden, der Motor mit variablem Frequenzumwandlungsregler
Drehzahl des Hauptantriebsmotors	30~1400 U/min
Die Marke des Getriebes	Horizontales Getriebe mit hoher Torsion, geneigtes Zahnrad mit harten Zähnen
Zahnrad	Stickstoffinfiltrationsbehandlung, das Zahnradmaterial ist 20CrMoTi
Jobticket-Box	Die beiden Untersetzungswellen des Verteilerkastens werden durch Taical-Getriebe angetrieben
Geschwindigkeitsregelungsmodus des Hauptmotors	AC-Geschwindigkeitsregelung
3. Vakuumpumpsystem
Typ	Wasserring-Vakuumpumpe
Leistung des Motors	3 kW
Motorarbeitsmodus	Drehstrom-Asynchronmotor
Vakuumgrad	0~-0,8 Pa
Vakuumpumpe	Abgasleistung: 60m³/h

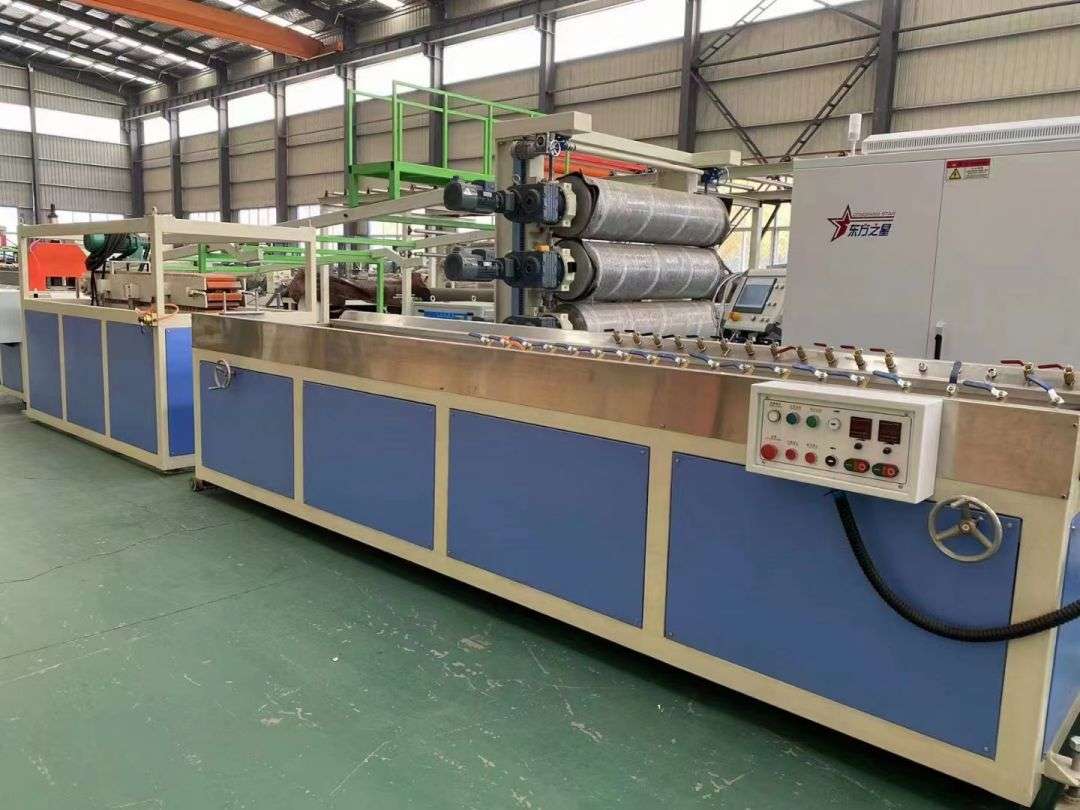

1. 240 Vakuum-Einstelltisch

Größe (mm)	400012001475mm (einschließlich Führungsschienengröße)
Wasserplattenmaterial	Edelstahl
Anzahl der Luftdüsen und Wasserdüsen	Ungefähr 60
Bewegen Sie den Motor vorher und nachher	0,75 kW (1 Satz)
Wasserpumpe	3KW
Vakuumpumpentyp	Wasserring-Vakuumpumpe
Vakuumpumpenleistung	Zwei, 4 kW
Vakuumgrad (Mpa)	0~-0,8 Pa
Die Position und Verbindungsart der Wasserdampfdüse	Standort: beide Seiten der Setzbühne: fester Typ
Einstellmodus der Mittenhöhe	Handbuch zum Cochlea-Wurm
Schaltschrank	1、 einfache Bedienung. 2、 Stellen Sie sich die Einstelltabelle vor und nach der elektrischen Einstellung sowie der manuellen Auf- und Abwärtseinstellung vor. 3、 Elektrogeräte bestehen aus Chint 4、 Alle Motoren verfügen über einen Überlastschutz.
Volumen und Menge des Wassertanks	Ungefähr 150L

Allgemeine Spezifikationsparameter

Automatische Wasserzu- und -ablaufsteuerung

Vakuumtabelle 1

Bewegen Sie sich 700 mm mm und vorwärts

Feineinstellung links und rechts ± 30 mm

Wasserscheiben bestehen aus Edelstahl

Externe Rohre und Geräte sind einfach zu installieren und zu überholen.

Alle Außenrohre für die Wasserversorgung und -entsorgung bestehen aus verzinkten Stahlrohren der Größe 1"-2".

gutes Aussehen

2. Raupentraktor

Lang, X und breit (mm)	1800 mm x 1500 mm x 1700 mm
Zuggeschwindigkeit (m/min) maximale Zugkraft	0,8–5 m/l 4000 N
Leistung des Fahrmotors (kW)	2,2 kW x 1
Weg verfolgen	pneumatisch
Motorverbindungsmodus	Sternverbindung
Anzahl der Motoren	1
Motorgeschwindigkeit	10~1450 U/min
Verfolgen Sie die effektive Länge	1500 mm
Regulierung der Motorgeschwindigkeit	Wechselstrommotor, Drehzahlregelung durch Wechselrichter
Verbindungsart von Gummi und Gleis	Schnell durch Schrauben verbunden, einfach zu installieren und zu entfernen
Eigenschaften von Traktionsblöcken	Kombiniert mit Gummiblöcken und Q235A-Stahl für gute Haltbarkeit und Verschleißfestigkeit
Der Clammodus des Modus	pneumatische Steuerung
Spitzenhöhe des Traktors	1000 ± 50 mm, einstellbare, synchrone Zuggeschwindigkeit.
Druckluftdruck	0,5 ~ 0,7 MPa
Kettenbetankungsmethode	Manuelle Zugabe
Schaltschrank Zylinder- und Pneumatikteile	Elektrische Teile: Chint Der Zylinder wird von Yadke verwendet
Alle pneumatischen Teile: Yadker × Die Traktorsteuerung befindet sich auf der Vakuumsteuerplatine × Die Türen und Kästen auf den übrigen Seiten sind aus 1,5 mm dickem Stahlblech gefertigt. × Das Aussehen des Traktors ist wunderschön.

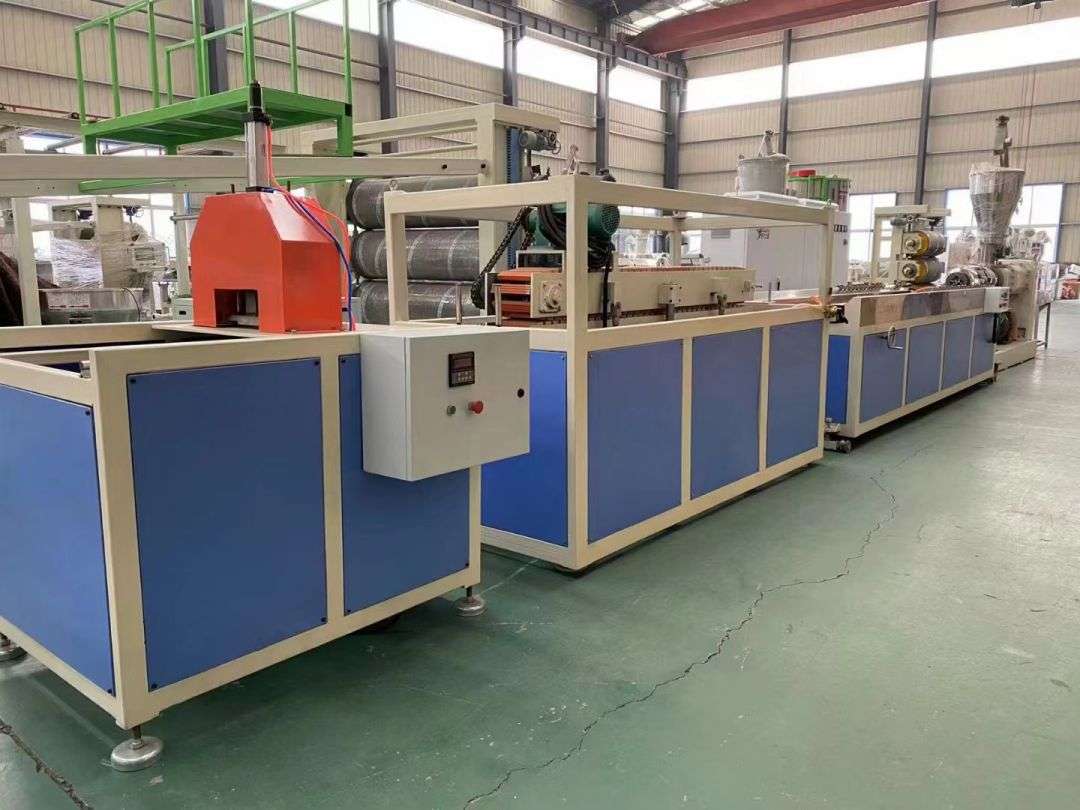

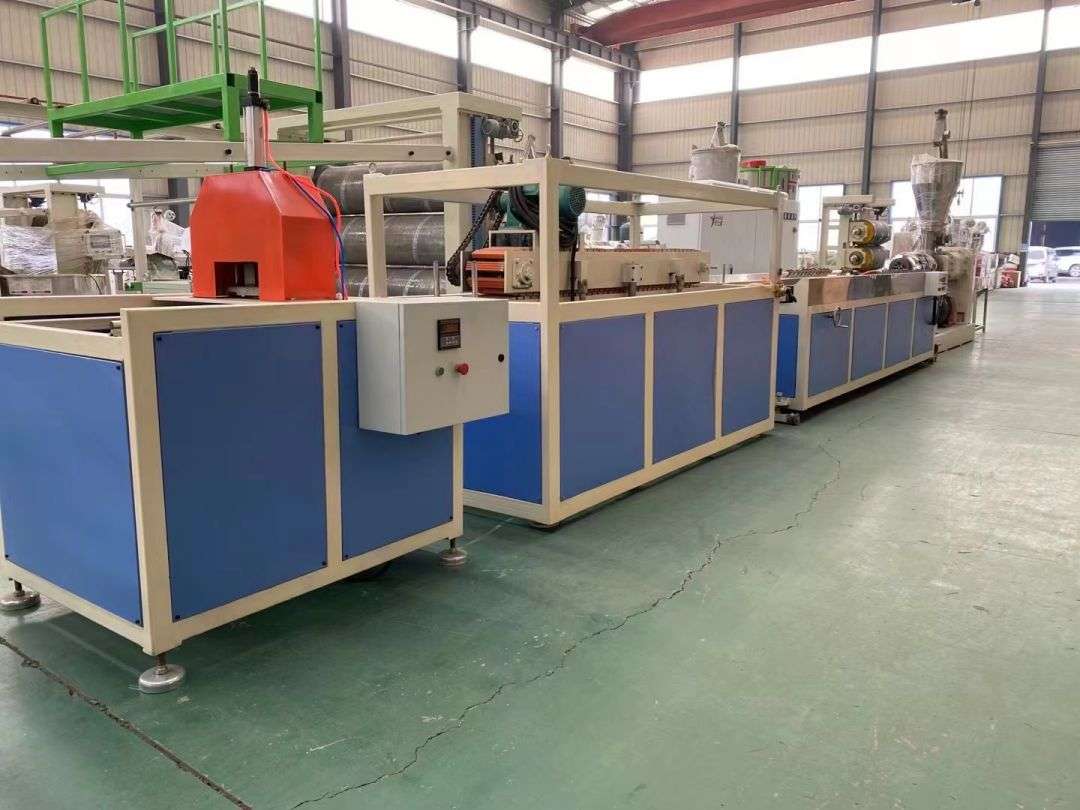

Integrierte Maschine zum automatischen Schneiden

3. Schneidemaschine: 1.200 mm x 1160 mm x 1600 mm
Druckmodus Schnittgenauigkeit Schnitthöhe Motorleistung abschalten	pneumatischer Kreislauf ≤2mm ≤150mm 1,5 kW
Maximale Schnittbreite	260 mm
Metermethode	fotoelektrischer Schalter
Luftkompressionsdruck	0,5 ~ 0,7 MPa
